Adaptador Voip Grandstream HT701

Atención: Si tiene una centralita no utilice las extensiones que empiecen por 1 ni 7, en particular *16xx, *17xx, *18xx, *19xx, *70xx, *71xx, *72xx, *73xx, *74xx. Los Grandstreams utilizan las numeraciones de centrex y las llamadas entre extensiones no sólo no funcionan, sino que pueden dejar al teléfono en un estado desconocido.


Introducción Adaptador VoIP Grandstream

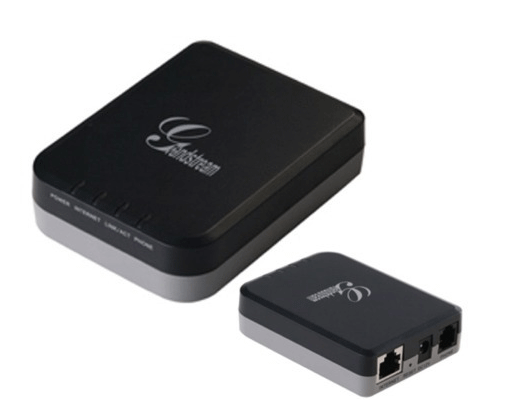

La línea HT70x de Adaptador VoIP Grandstream ofrece un adaptador a precios y calidades razonables. Los HT (HandyTone) son adaptadores ATAs (Analog Telephnoy Adapter) que son una cajita que te hacen la voz sobre IP, en un lado lo unimos a un cable ethernet y en el otro a un teléfono analógico, que puede ser inalámbrico. Es mejor un teléfono IP que mantiene muchas más integración y normalmente una pantalla, pero los ATAs pueden tener su utilidad.

El adaptador Grandstream HT701 es para una línea, el HT702 para 2 y el HT704 para 4. El HT502 viene con router y dos líneas, el HT503 con dos líneas una de ellas FXO (que va unida a la calle en vez de un teléfono). Nosotros recomendamos los que viene sin router.

Este producto se puede utilizar con TCP pero no es recomendable (por defecto UDP), el motivo es que si el Internet se cae y la conexión se pierde el teléfono no lo detecta hasta el próximo registro, que son en intervalos de una hora.


granstream HT503




Obtener la IP del Adaptador VoIP

El Grandstream HT701 obtiene una IP dinámica de un servidor DHCP. Para conocerla, le conectamos un teléfono analógico y marcamos *** y entramos en el menú auditivo, marcamos 02 y nos dice en inglés la dirección IP. Tiene que estar unido a la red con el cable ethernet.

En nuestro navegador la entramos y nos vamos al adaptador VoIP Grandstream. La contraseña es admin. A partir de aquí lo configuraremos desde el navegador.



Reset de fábrica del Adaptador Grandstream

La familia del adaptador HT70X dispone de un botón de puesto a fábrica, que se encuentra en la parte trasera de la cajita. Simplemente, mantenga pulsada el botón "Reset" de la parte trasera de la cajita durante 7 segundos.




Ajustes básicos

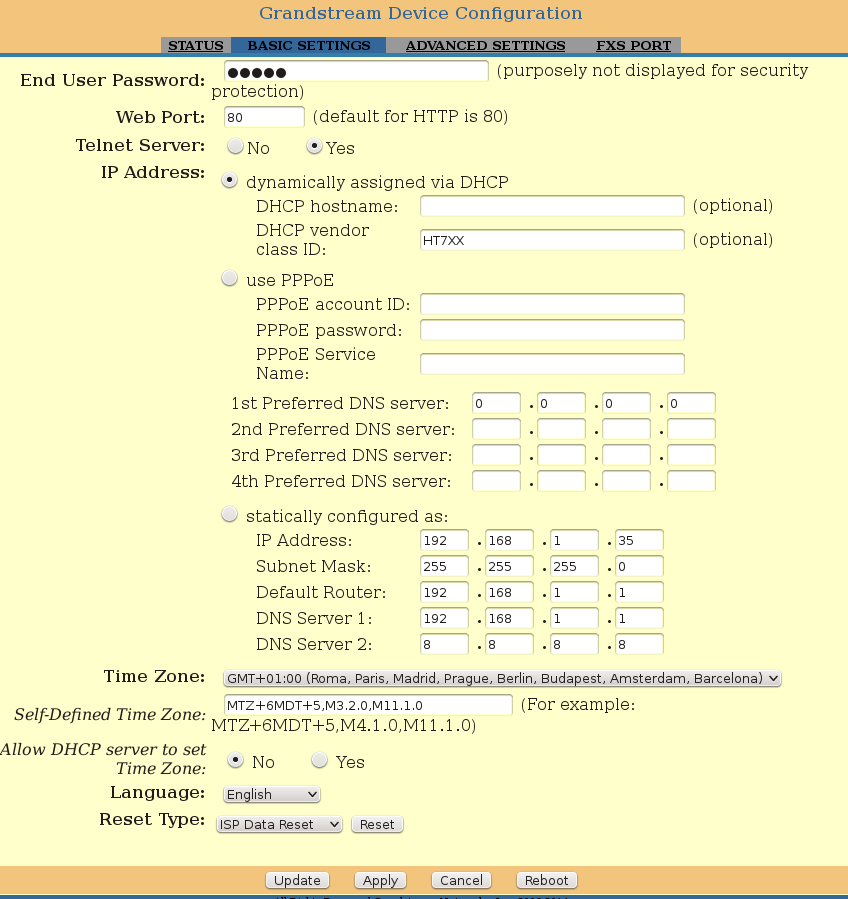

En este apartado le configuramos la red básica. Podemos dejarlo en DHCP como en este caso, o bien le podemos poner una IP fija. En la IP fija le hemos puesto como servidores DNS no sólo el propio router sino Google: 8.8.8.8. También le hemos puesto la zona de Madrid, si estuviéramos en Canarias hay que ponerle London.

granstream españa





Ajustes Avanzados del Adaptador VoIP Grandstream

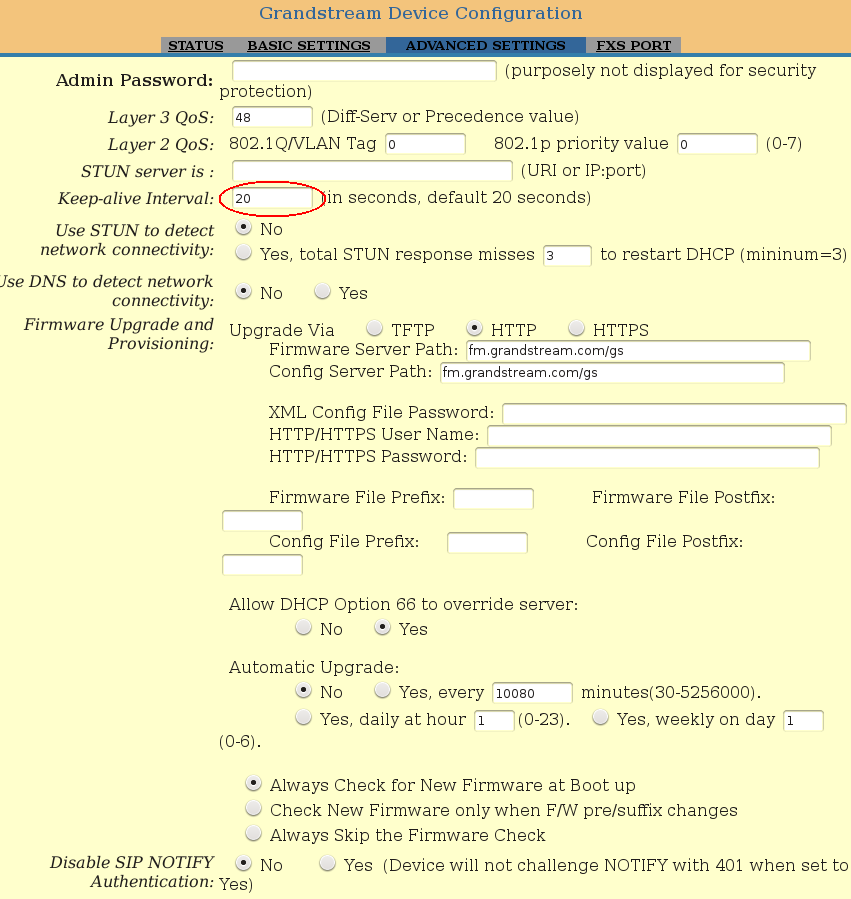

Tenemos que asegurarnos que el keep-alive existe y 20 segundos es adecuado.

ajustes avanzados

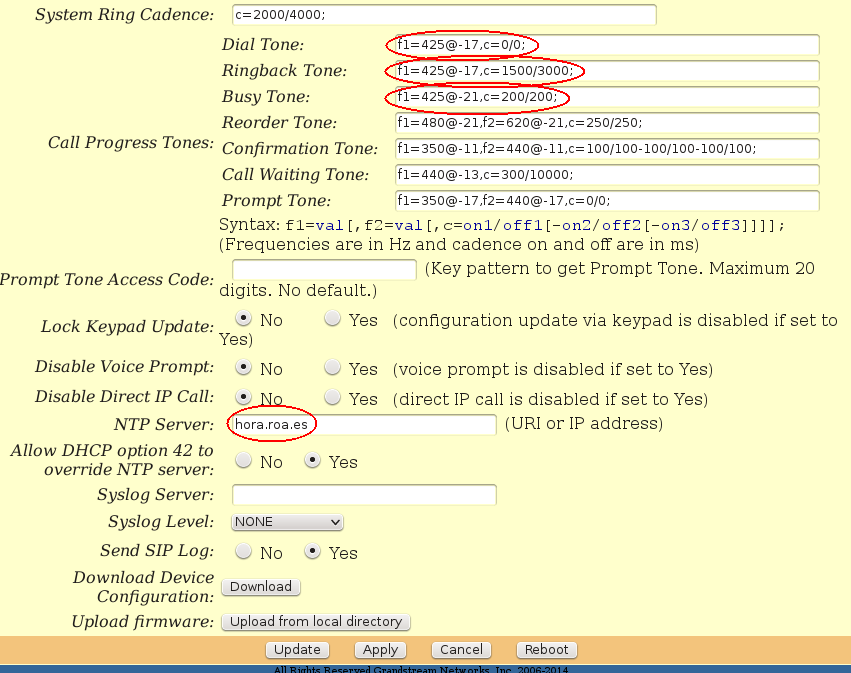

Podemos poner los tonos de llamada españoles y el servidor NTP el español.

ajustes granstream



Puerto FXS del Adaptador Grandstream

Nota, el adaptador VoIP HT701 sólo tiene una línea analógica (FXS port), por lo cual están integrado los servidores aquí. Los HT con mayor número de líneas, tienen dos Profiles y que se seleccionan en los puertos FXS.

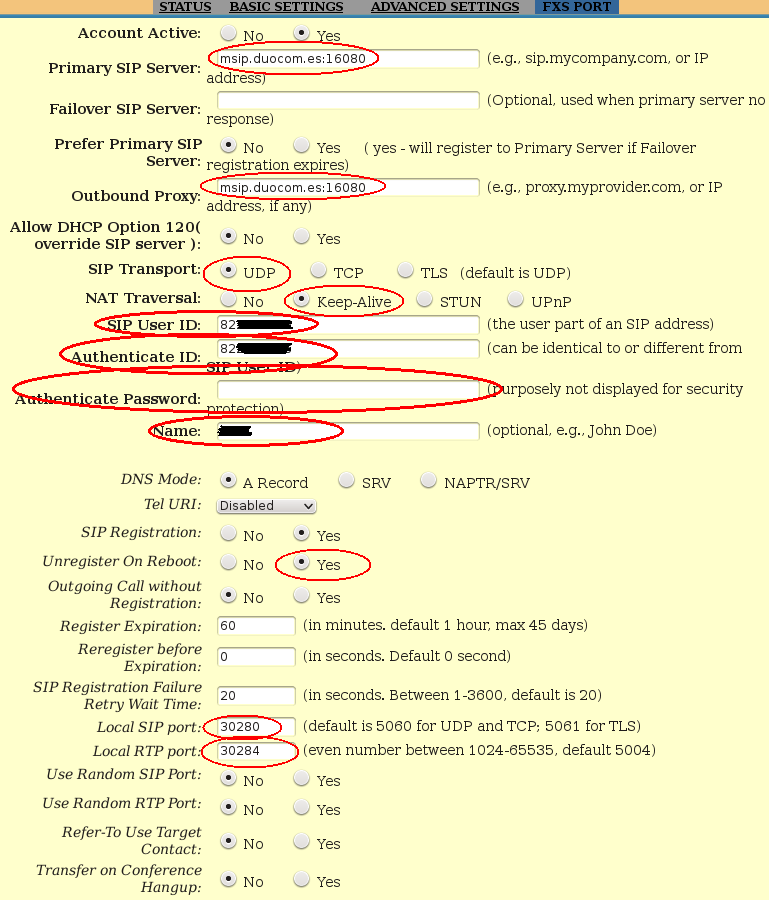

Nuestro servidor es: msip.duocom.es:16080, usamos UDP y mantenemos el Keep-alive. Le podemos configurar los puertos RTP que usa (el local SIP port no se usa porque usamos TCP, para a posterior ponérselos en el router.

Debemos introducir nuestro usuario y contraseña que vienen de nuestro VoIP. El nombre es opcional.

grandstream españa
adaptador VoIP

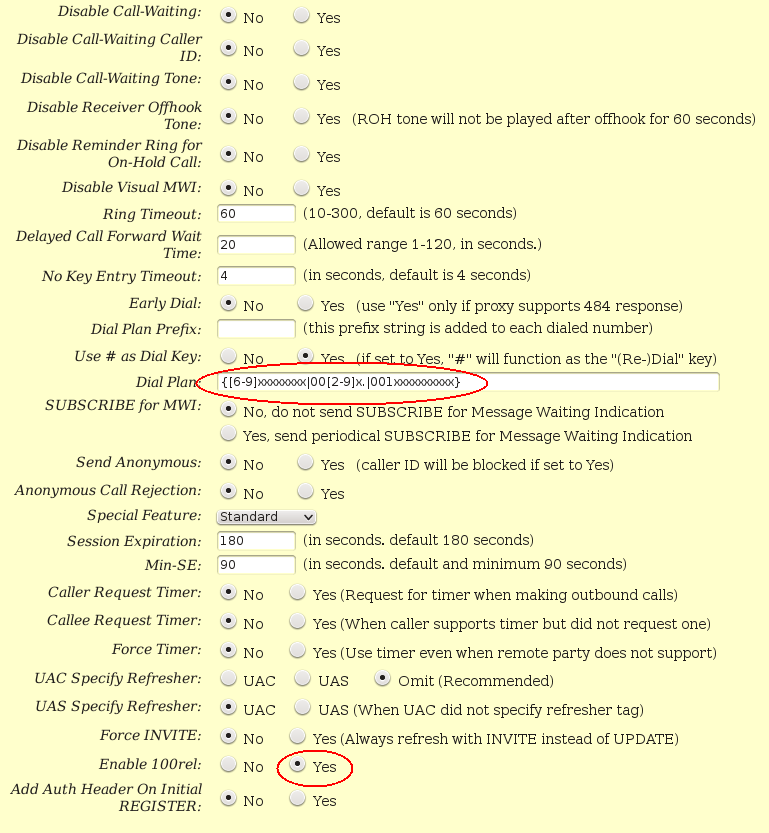

Dial Plan: {112|[6-9]xxxxxxxx|00[2-9]x.|001xxxxxxxxxx|*x.}. Si usamos una centralita y por ejemplo nuestras extensiones son de 3 dígitos y empiezan por 7 podríamos ponerlo como {112|[6-9]xxxxxxxx|00[2-9]x.|001xxxxxxxxxx|*7xx}, de esta forma cuando llamamos interno con la extensión marca al tercer dígito después del *.

ajuste VoIP granstream

puertos fxs adaptador VoIP granstream

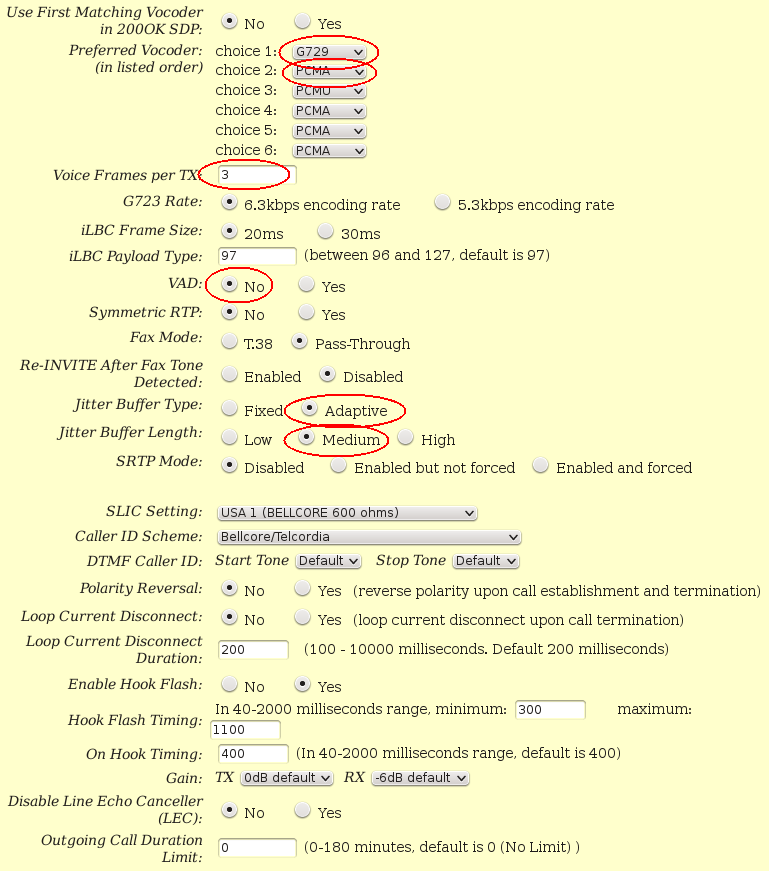

En los codecs ponemos primero el G729. Jitter Buffer Type: lo hemos puesto adaptativo y Jitter Buffer Length: en Medio. Si la calidad del Internet es mala se puede dejar fijo en High con lo cual los paquetes no se pierden aunque habría un poco de retardo. Si el internes es bueno se podría dejar en Low, aunque siempre es bueno dejarlo adaptativo.

codec adaptador granstream

jitter adaptador voip


Si el Internet es muy bueno (fibra) y no tenemos muchos teléfonos se puede probar a usar sólo el G711 que utiliza más ancho de banda pero es de calidad RDSI. Se pondrían los codecs así:

cambiar codec
